Vibromètre Doppler laser à balayage | ScanSet

Le ScanSet est un système opto-mécanique modulaire qui peut être combiné avec n’importe quel vibromètre laser Doppler mono-point standard et le transforme, avec un minimum d’effort, en un vibromètre laser Doppler à balayage complet. Un mécanisme de serrage rapide fixe solidement le vibromètre laser Doppler connecté, qui est ensuite positionné avec précision à l’aide de guidages linéaires sensibles.

À l’intérieur du ScanSet, un ensemble de miroirs haute précision guide automatiquement le faisceau laser vers des points librement définissables sur la surface de mesure. Une caméra intégrée capture l’objet à tester et transmet l’image en direct au logiciel de mesure. Les points de mesure peuvent y être définis intuitivement directement sur l’image de la caméra ; l’optique du ScanSet s’aligne ensuite automatiquement afin que le laser atteigne exactement les coordonnées sélectionnées.

Le ScanSet dispose de ses propres entrées analogiques pour les signaux laser et de référence afin de garantir une acquisition de données fiable. Le logiciel de mesure et d’analyse associé traite rapidement les données vibratoires enregistrées et permet une représentation graphique claire des résultats. Un vibromètre laser Doppler mono-point existant devient ainsi, en un rien de temps, un système de balayage performant et polyvalent.

• Environ 50 à 80% moins cher que les systèmes complets standards du marché
• Les vibromètres laser monopoint existants peuvent être utilisés
• Fonctionne avec tous les vibromètres Doppler laser monopoint courants
• Interface directe/transfert de données vers le logiciel vModal
• Analyse de la forme de la déviation opérationnelle dans le domaine temporel
• Caméra CDD pivotante

• Logiciel convivial
• L’acquisition de données peut également être utilisée comme un simple analyseur FFT
• Système de mesure mobile
• Utilisation de LDV différents selon les applications
• Sortie générateur pour contrôler les systèmes d’excitation (shaker)
• Innovation de haute technologie Made in Germany
• Calibrage DAkkS (DIN EN ISO/IEC 17025) possible

• Recherche et développement
• Analyse modale expérimentale
• Visualisation de la propagation des ondes
• Optimisation des simulations liées au développement
• Bancs d’essais
• Tests en série
• Contrôle de qualité

Vibromètre laser à balayage

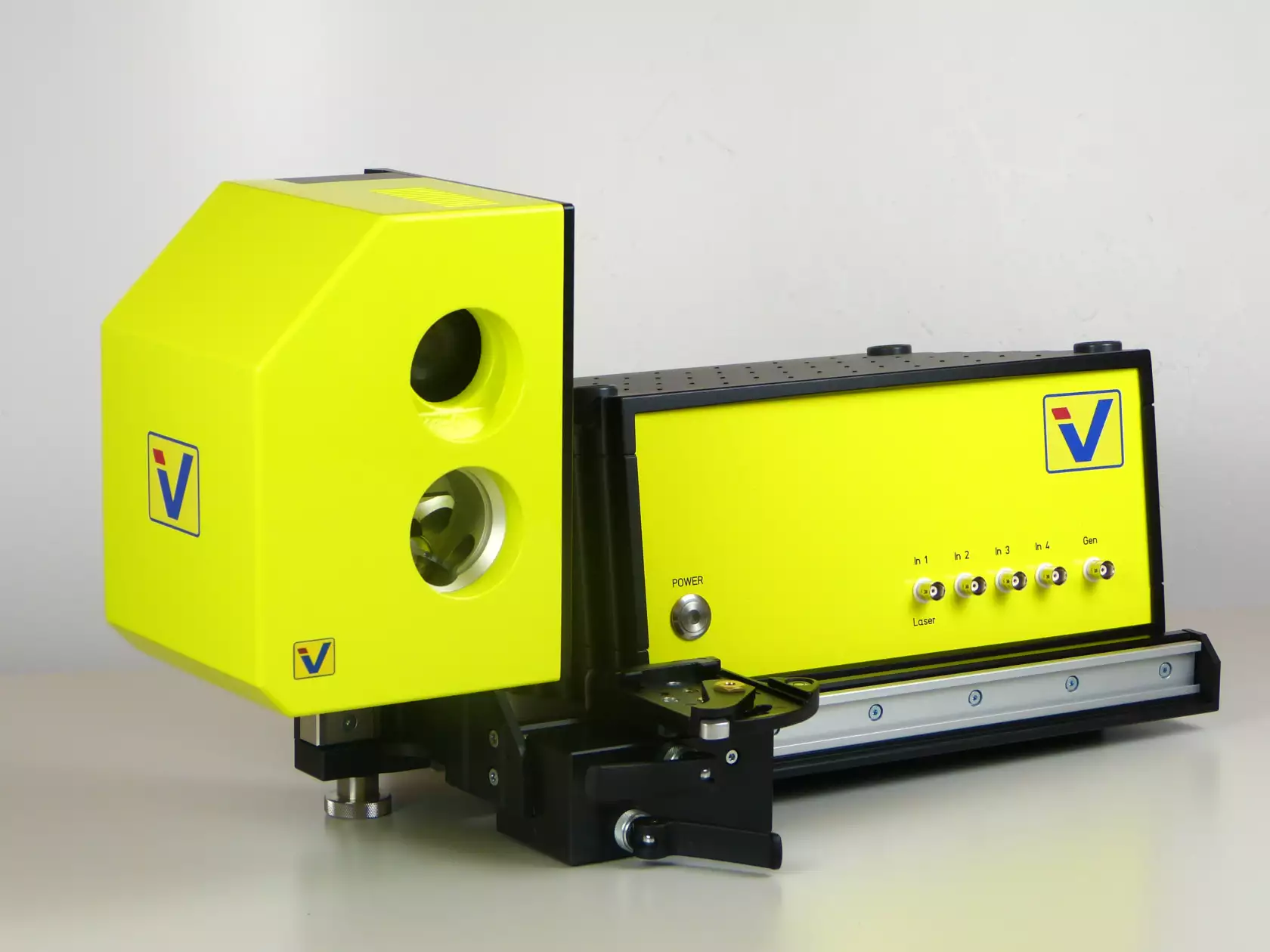

Le ScanSet est fabriqué en aluminium robuste et dispose, en plus de l’unité de déviation du faisceau laser de haute précision, d’une caméra CCD pour l’imagerie des objets à mesurer. Pour garantir que le faisceau laser de tout vibromètre laser atteint exactement les axes de réglage du miroir lorsqu’il est réglé sur zéro, le ScanSet dispose d’unités de réglage linéaires qui peuvent être fixées et verrouillées de manière fiable à l’aide de leviers de serrage. Lors de la mesure avec le ScanSet, la qualité des données de mesure dépend uniquement des propriétés et de la qualité du vibromètre laser utilisé. La connexion électrique au contrôleur s’effectue via un câble de commande central qui alimente le bloc miroir en tension, assure le contrôle du miroir et de la caméra ainsi que la transmission de l’image vidéo.

Logiciel

Le logiciel de mesure et d’analyse contient tous les modules nécessaires pour réaliser une mesure par scanning laser

• Capture d’image CCD, affichage en direct
• Editeur de géométrie et de points de mesure
• Analyseur FFT avec une large gamme de fonctions
• Contrôle et contrôle des miroirs
• Analyse de la forme de la déflexion opérationnelle (ODS)
• Animation, export AVI, export UFF, ASCII et MatLab
• Version hors ligne gratuite
• Module d’analyse modale (facultatif)
• Système d’exploitation Windows 10/11
• NOUVEAU ! Module d’analyse de forme de déflexion opérationnelle dans le domaine temporel (en option)

Les processus transitoires reproductibles peuvent être capturés et enregistrés séquentiellement avec le ScanSet. Si les mesures sont déclenchées via un canal de référence, les mesures individuelles peuvent être combinées en une mesure multicanal avec des signaux temporels synchrones. Ceux-ci peuvent être joués graphiquement animés. Cela se traduit par une représentation plus lente des processus transitoires dans les structures techniques. Applications typiques

• Représentation animée de la propagation des ondes dans les composants
• Détection de défauts (délaminages) dans les matériaux composites fibreux
• Représentation des mouvements périodiques des composants de la machine

L’exemple montre la propagation des ondes dans un disque de frein lors d’une excitation de choc, mesurée avec 2 500 mesures individuelles. (Voir la vidéo propagation des ondes ScanSet)
