Description

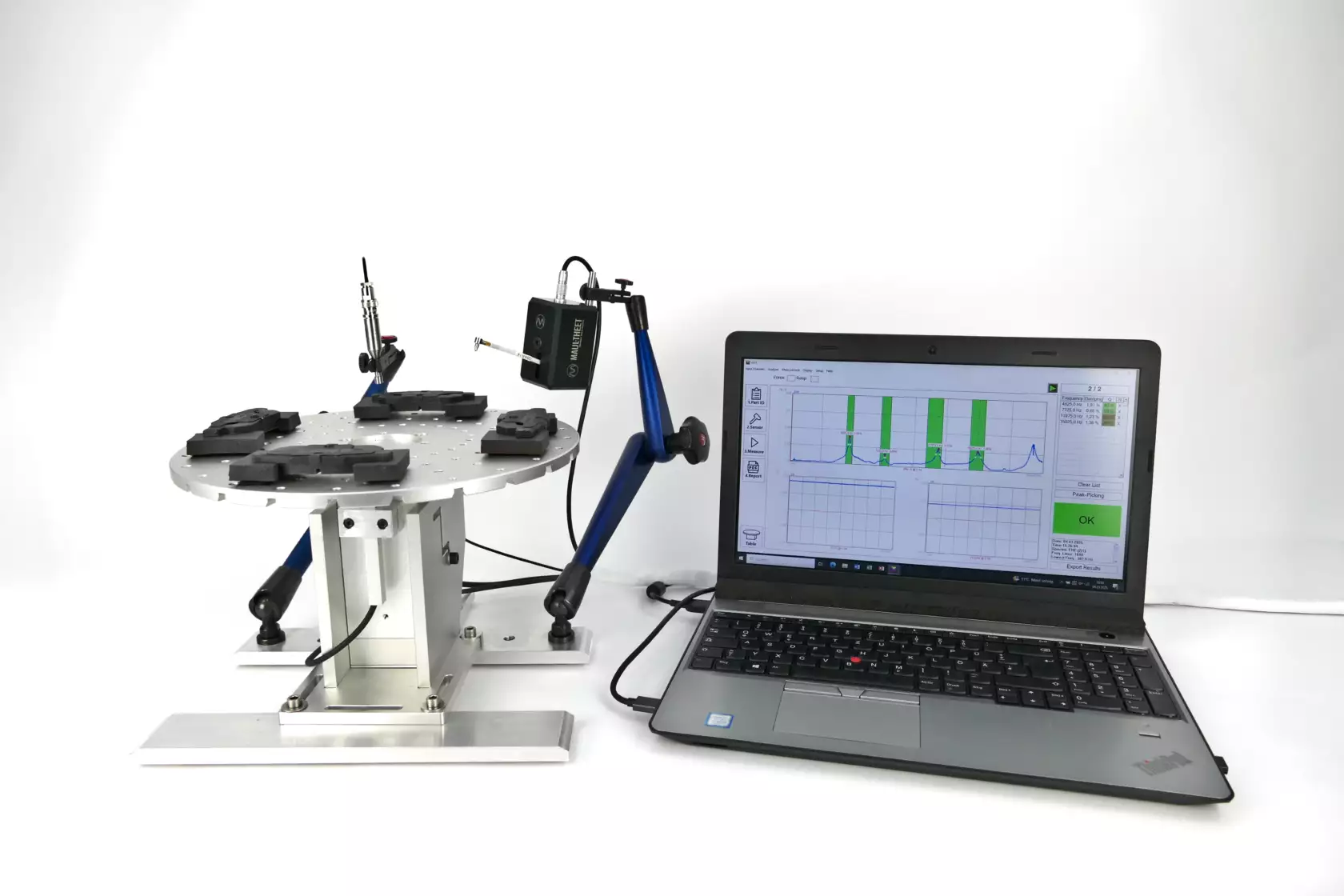

Avec le Banc d’essai de contrôle qualité acoustique, il est possible de déterminer de manière entièrement automatique les paramètres modaux (fréquences propres et amortissement) de divers composants techniques, de détecter les pièces déviantes et de les marquer/éjecter.
Ce test est particulièrement important pour le contrôle final des composants en aluminium (porosité, grossissement du grain et défauts géométriques), des plaquettes de frein (défauts de forme et décollement) ou des disques de frein (revêtement et fissures). Lors du contrôle qualité en production, les paramètres modaux sont des caractéristiques rapidement mesurables.
MAUL-THEET propose avec l’AQC un système complet permettant de réaliser et d’évaluer ces mesures de manière entièrement automatisée, ainsi que, si nécessaire, de marquer ou d’éjecter les pièces non conformes.
Normes et lignes directrices
Avantages & Innovations
- Détection de fissures dans les composants
- Détection de soufflures et de formation de gros grains
- Détection des écarts géométriques
- Détection des décollements de plaquettes de frein
- Détection de délaminage
- Réduction des coûts et des délais grâce à un besoin en personnel réduit
- Réduction des coûts et des délais grâce au contrôle non destructif (CND)
- Tests 100 % conformes aux normes VDA 301 et VDA 302
- Système de test automatisé pour déterminer les fréquences propres et l’amortissement
- Logiciel convivial
- Temps de cycle très courts
- Haute reproductibilité
- Excitation sans rebond
- Calibrage DAkkS (DIN EN ISO/IEC 17025) possible
Applications & Intégration
- Mesure et évaluation entièrement automatiques
- Définition des bandes de fréquences pour le contrôle qualité (bonne/mauvaise déclaration)
- Calcul du facteur d’amortissement ou de perte
- Valeurs dB librement sélectionnables pour le calcul de l’atténuation
- Facteur de qualité pour la valeur d’atténuation
- Stimulation par marteau modal automatique
- Mesure des vibrations avec microphone
- Plage de fréquence jusqu’à 100kHz
- Résolution fréquentielle <1Hz à 20kHz
- Génération automatique de rapports de mesure
- Base de données centrale via LabLINK ou SQL
- Exportation de données au format ASCII ou CSV
Applications & Intégration
- Contrôle de qualité
- Tests en série
- Tests de fin de ligne
- Inspection à 100%
- Tests en ligne
- Essais des composants de freinage selon les normes VDA 301 et VDA 302
- Mesure de fréquence naturelle
- Détermination de l’atténuation
- Détermination des résonances
- Tests de composants
- Essais de matériaux
- Étude de prototype
Composants
Unité stimulante
L’excitation large bande est réalisée avec un marteau modal automatique
- Gammes de fréquences jusqu’à 60kHz
- Forces d’impact jusqu’à 2500N
- Haute reproductibilité
Capteur de vibrations
Le système AQC fonctionne avec les capteurs de vibrations suivants
- Un ou plusieurs microphones
Acquisition de données de mesure
Système de mesure à 4 canaux avec balayage synchrone
- Couplage AC, DC et IEPE
- Filtre anti-aliasing
- Résolution 24-bits
- Plage de mesure jusqu’à 100kHz
- 100 à 25600 lignes FFT
PC Windows
- PC standard ou industriel, également selon les exigences du client, avec Windows 10/11
Logiciel
Le logiciel AQC contrôle l’ensemble du processus de test. Il comprend la mesure automatique des pièces d’essai en série, l’analyse et la communication avec le contrôle de la ligne de production.
Solutions système
Spécification de l’objet de test
- Identification des composants via code-barres ou code QR
- Valeurs dB pour le calcul de l’atténuation (0,5 à 3dB)
- Plage de fréquence 1 à 100kHz sélectionnable
- La résolution de fréquence (nombre de lignes FFT) peut être sélectionnée
- Bandes de fréquences et plages de tolérance admissibles
Séquence de mesure en série
- Démarrage du processus de mesure une fois le positionnement des composants terminé
- Mise en œuvre des notifications
- Détermination des paramètres de qualité (fréquence, atténuation, etc.)
- Transmission de la décision qualité à l’usine de fabrication et de production
Solutions système
Procédure de mesure automatique
- Positionnement automatique des composants
- Déclenchement du marteau modal automatique
- Mesure de la force d’impact et de la réponse vibratoire
- Moyenne FRF
- Sélection des pics, calcul de l’atténuation et évaluation de la qualité
- Contrôle de la séparation des composants
Sortie des données de test
- Connexion à la base de données SQL selon les spécifications du client
- Connexion à la base de données LabLINK selon les spécifications du client
- Connexion SAP selon spécifications client
- Imprimante, PDF, Excel, CSV, etc.
Solutions système
Ce que nous pouvons faire pour vous
En plus de la fabrication et de la fourniture de systèmes de mesure standard pour la détermination de la fréquence propre et de l’amortissement, nous concevons, planifions et développons des solutions personnalisées en fonction de vos besoins. Nous serions également heureux d’effectuer les mesures pour vous en tant que service.
Contactez-nous, nous vous établirons volontiers une offre.
