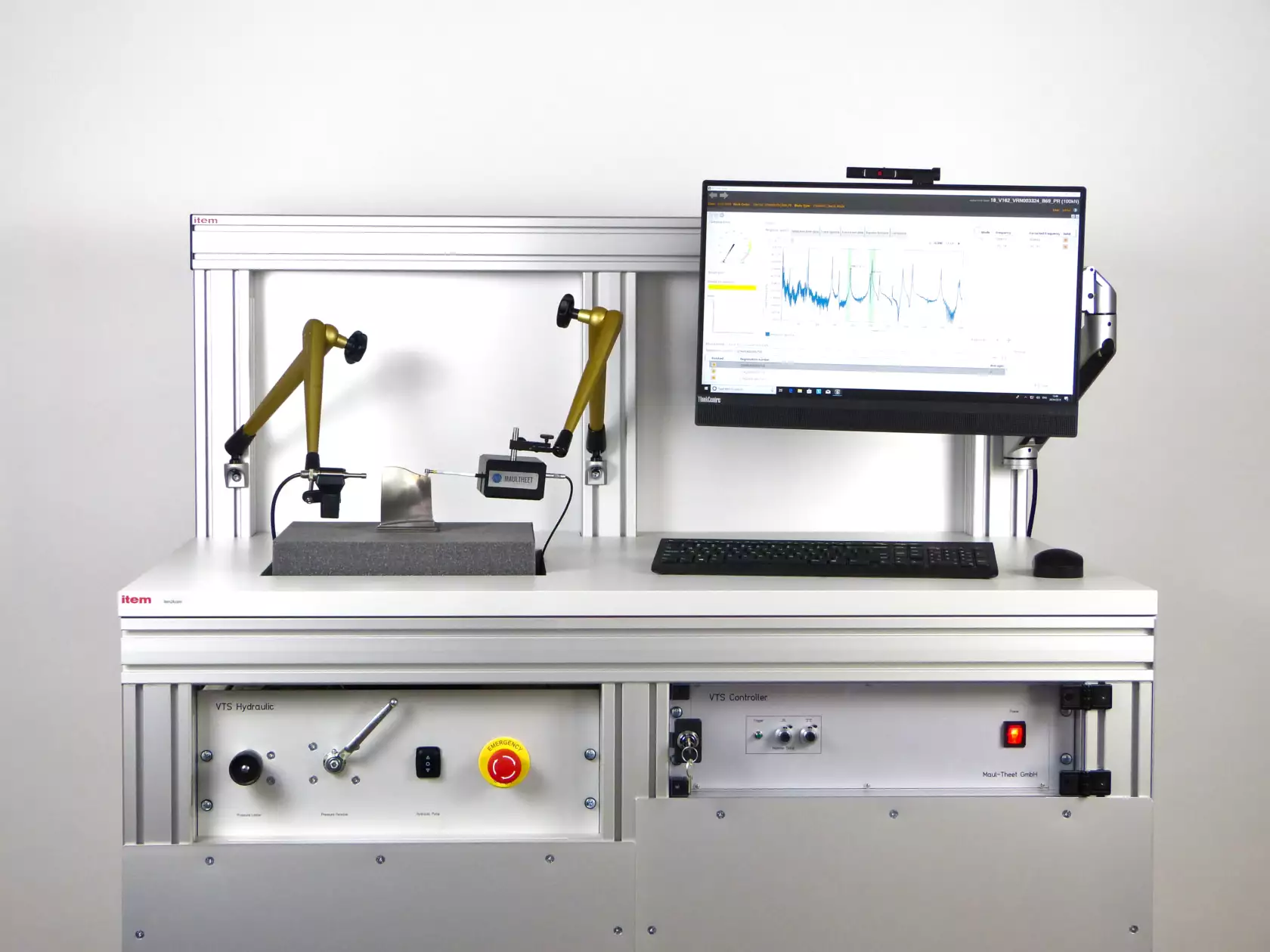

Avec le banc d’essai vibratoire, vous réalisez des essais de composants de manière efficace en termes de temps et de coûts, conformément à vos spécifications. La haute résolution fréquentielle permet une détermination des fréquences avec une exactitude de <1Hz. L’identification des résonances et des paramètres modaux est automatisée et ne requiert aucune expertise spécifique de la part du personnel. Grâce à une organisation par projets dans une base de données, vous gardez en permanence une vue d’ensemble de toutes les mesures.
Beschreibung
Vorteile und Besonderheiten
Hauptmerkmale
Typische Anwendungen
Systemlösungen und Sonderausführungen
Komponenten und Aufbau
Messverfahren und -ablauf
Software und Bedienung
Ergebnisse, Datenformate und Schnittstellen
Technische Daten
Normen und Richtlinien
Mit dem VTS können Messungen entsprechend den folgenden Normen und Richtlinien durchgeführt werden
Die Messergebnisse werden dabei automatisch oder ganz einfach auf Knopfdruck in einem Report zusammengefasst.
FAQ
Produktgalerie
Optionen und Zubehör
Downloads
Description
Avantages & Innovation
- Réduction des coûts et des délais grâce à un besoin en personnel réduit
- Système d’essai automatisé pour la détermination des fréquences propres
- Procédures de tests conformes au règlement intérieur de l’entreprise
- Évolutif pour différents types et dimensions de composants
- Différents blocs de serrage selon la taille du composant
- Serrage hydraulique piloté par logiciel (en option, sur accord préalable)
- Facile à utiliser
- Stimulation par marteau modal automatique
- Contrôle non destructif (CND)
- Excitation sans rebond
- Haute reproductibilité
- Mesure des vibrations au vibromètre Laser Doppler, au microphone ou à l’accéléromètre
- Plage de fréquence jusqu’à 100kHz
- Résolution fréquentielle <1Hz à 20kHz
- Génération automatique de rapports de mesure
- Base de données SQL pour plusieurs postes de travail
- Structure de base de données orientée projet
- Exporter vers Excel, ASCII ou SAP
- Calibrage DAkkS (DIN EN ISO/IEC 17025) possible
Applications & Intégration
- Contrôle de qualité
- Tests de fin de ligne
- Inspection à 100%
- Tests en série
- Détermination des résonances
- Détermination des paramètres modaux
- Tests de produits
- Études de prototypes
- Recherche et développement
- Détection précoce des dommages
- Essais de matériaux
Composants
Unité stimulante
L’excitation large bande est réalisée avec un marteau modal automatique
- Gammes de fréquences jusqu’à 60kHz
- Forces d’impact jusqu’à 2500N
- Haute reproductibilité
Capteur de vibrations
Le VTS peut être utilisé avec les capteurs de vibrations suivants
- Vibromètre laser Doppler
- Microphone
- Accéléromètre
Acquisition de données de mesure
Système de mesure à 4 canaux avec balayage synchrone
- Couplage AC, DC et IEPE
- Filtre anti-aliasing
- Résolution 24-bits
- Plage de mesure jusqu’à 100kHz
- 100 à 25600 lignes FFT
PC Windows
- PC standard ou industriel, également selon les exigences du client, avec Windows 10/11
Logiciel
Le logiciel VTS contrôle l’ensemble du processus de test. Il comprend la gestion des utilisateurs, la gestion des objets de test, les ordres de travail, les mesures, les analyses, ainsi que la documentation et la génération de rapports.
Spécification de l’objet de test
- Nom et métadonnées
- Valeurs dB pour le calcul de l’atténuation (0,5 à 3dB)
- Plages de fréquences jusqu’à 100kHz sélectionnables
- Nombre de lignes FFT sélectionnable
- Bandes de fréquences et plages de tolérance admissibles
Séquence de mesure selon un ordre
- Mesure en série
- Répéter la mesure
Configurateur de banc d'essai VTS
Procédure de mesure automatique
- Excitation manuelle du choc ou déclenchement du marteau modal automatique
- Mesure de la force d’excitation (si présente) et de la réponse vibratoire
- Moyenne du FRF ou du spectre de réponse
- Peak picking et évaluation de la qualité
Création de rapports et sortie des résultats pour chaque tâche sous forme de tableau
- Imprimante, PDF, Excel, CSV, etc.
Ce que nous pouvons faire pour vous
Outre la fabrication et la fourniture de systèmes de mesure standard pour la détermination des fréquences propres, nous concevons, planifions et développons pour vous des solutions sur mesure, conformément à vos exigences. Nous réalisons également volontiers les mesures pour vous, en tant que prestation de service.
Contactez-nous, nous vous établirons volontiers une offre.
