Description
Afin de contrôler la qualité de la production, les pistons de frein sont actuellement découpés au hasard et inspectés visuellement par les employés. Certains pistons sont également découpés lors de la configuration du système, ce qui entraîne des taux de rebut et des coûts de main-d’œuvre élevés.

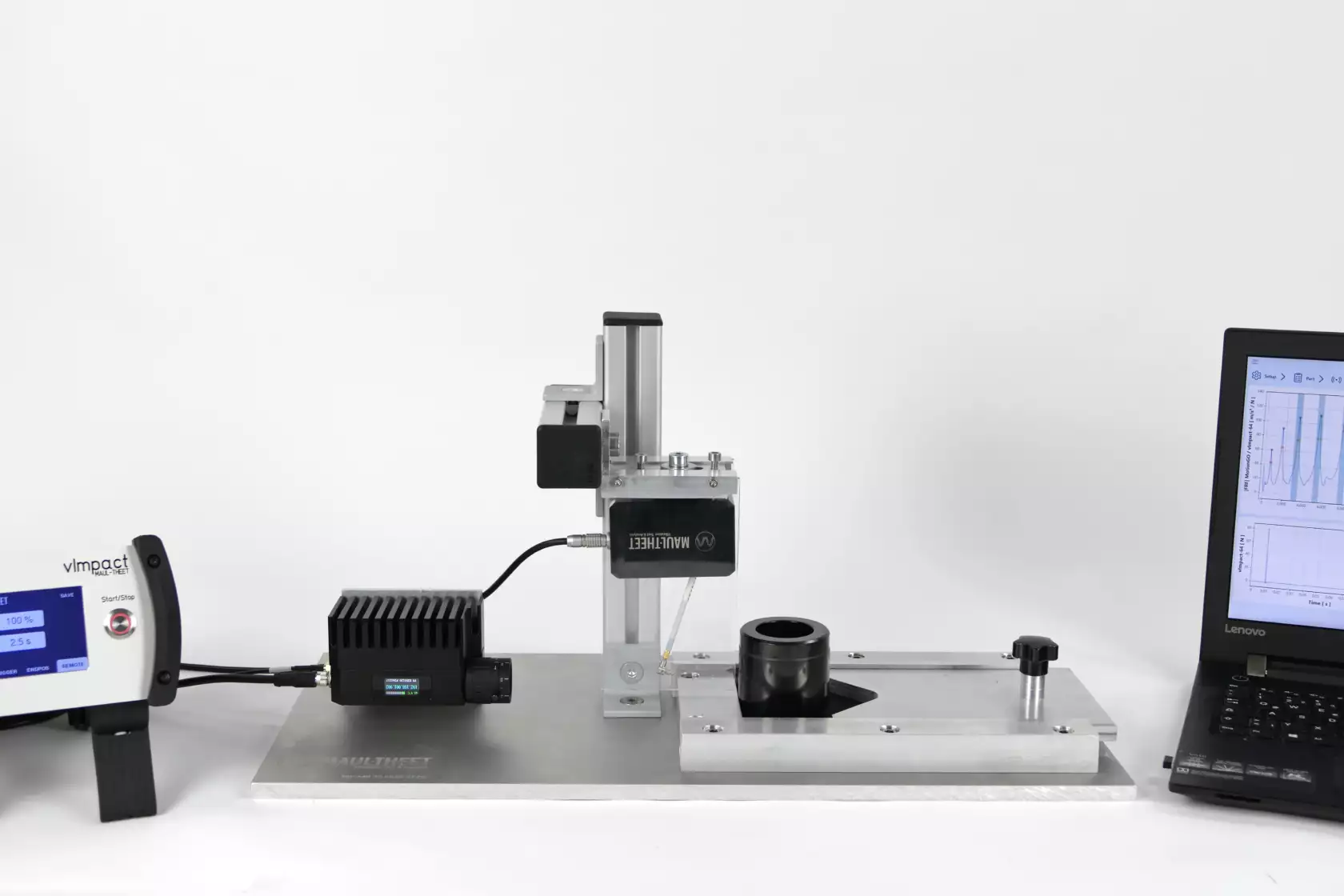

Avec la solution système VQC pour pistons de frein, les paramètres dynamiques (fréquences propres et amortissement) sont déterminés et évalués à l’aide de bandes de fréquences (réussite/échec). Nos gammes de fréquences élevées (40kHz) avec une résolution de fréquence élevée permettent d’identifier même les plus petits défauts. Les fissures dans les murs et les sols, les défauts géométriques et de forme ainsi que les défauts après durcissement peuvent ainsi être détectés de manière non destructive.
MAUL-THEET permet aux fabricants de travailler de manière plus rentable (moins de rebuts, moins de faux positifs, gain de temps grâce aux contrôles non destructifs). En utilisant le VQC pour les pistons de frein, nous garantissons la livraison de pistons de frein de la plus haute qualité.
Avantages & Innovations
- Détection de fissures dans le composant complet (mur/sol), également dans les pistons phénoliques
- Détection de défauts géométriques et de forme, même dans les pistons phénoliques
- Détection de défauts après durcissement/cuisson à cœur, même dans les pistons phénoliques
- Économies de temps et d’argent grâce aux tests non destructifs
- Système de test automatisé pour le contrôle qualité
- Mesure guidée par logiciel
- Calibrage DAkkS (DIN EN ISO/IEC 17025) possible
- Mesure automatique en un seul clic
- Définition des bandes de fréquences pour le contrôle qualité (bonne/mauvaise déclaration)
- Calcul du facteur d’amortissement ou de perte
- Valeurs dB librement sélectionnables pour le calcul de l’atténuation
- Facteur de qualité pour la valeur d’atténuation
- Mesure des vibrations avec un vibromètre laser Doppler
- Gamme de fréquences jusqu’à 40kHz
- Résolution de fréquence < 1Hz à 20kHz
- Génération automatique de rapports de mesure
- Exportation de données au format ASCII ou CSV
Applications & Intégration
- Contrôle de qualité
- Tests en série
- Essais de matériaux
- Recherche et développement
- Tests de produits
- Mise à jour du modèle
- Valeurs d’amortissement des pistons de frein
Composants
Excitateur de vibrations
L’excitation large bande est réalisée avec un marteau modal automatique
- Gammes de fréquences jusqu’à 40kHz
- Forces d’impact jusqu’à 2500N
- Haute reproductibilité
Capteur de vibrations
Le VQC pour pistons de frein peut être utilisé avec les capteurs de vibrations suivants
- Vibromètre laser Doppler
Acquisition de données de mesure
Système de mesure à 4 canaux avec balayage synchrone
- Couplage AC, DC et IEPE
- Filtre anti-aliasing
- Résolution 24-bits
- Gammes de fréquences de 1 à 100kHz
- Résolution en fréquence 100 à 26500 lignes FFT
PC Windows
- PC standard ou industriel, également selon les exigences du client, avec Windows 10/11
Logiciel
Le logiciel VQC contrôle l’ensemble du processus de test. Il comprend la mesure automatique des pistons de frein (en un clic), l’analyse des données, ainsi que la documentation et la génération de rapports.
Spécification de l’objet de test
- Nom et métadonnées
- Valeurs dB pour le calcul de l’atténuation (0,5 à 3dB)
- Plage de fréquence 1 à 100kHz sélectionnable
- La résolution de fréquence (nombre de lignes FFT) peut être sélectionnée
- Bandes de fréquences et plages de tolérance admissibles
Mesures pour un objet de test
- Mesures sur un composant
- Présentation des résultats et rapport de mesure d’un composant
Ce que nous pouvons faire pour vous
Procédure de mesure automatique
- Déclenchement du marteau modal automatique
- Mesure de la force d’excitation et de la réponse vibratoire
- Moyenne FRF
- Sélection des pics, calcul de l’atténuation et évaluation de la qualité
Création de rapports et sortie des résultats pour chaque objet de test
- Modèle de rapport personnalisé
- Imprimante, PDF, Excel, CSV, etc.
Ce que nous pouvons faire pour vous
En plus de la fabrication et de la fourniture de systèmes de mesure standard pour la détermination de la fréquence propre et de l’amortissement, nous concevons, planifions et développons des solutions personnalisées en fonction de vos besoins. Nous serions également heureux d’effectuer les mesures pour vous en tant que service.
N’hésitez pas à nous contacter, nous serons heureux de vous faire une offre.
