Description
L’AMA est un système très performant pour l’exécution entièrement automatisée d’analyses modales expérimentales. Il combine une technologie de mesure de pointe avec une automatisation intelligente et permet l’acquisition continue et sans intervention humaine de données structurelles dynamiques sur un grand nombre de points de mesure.

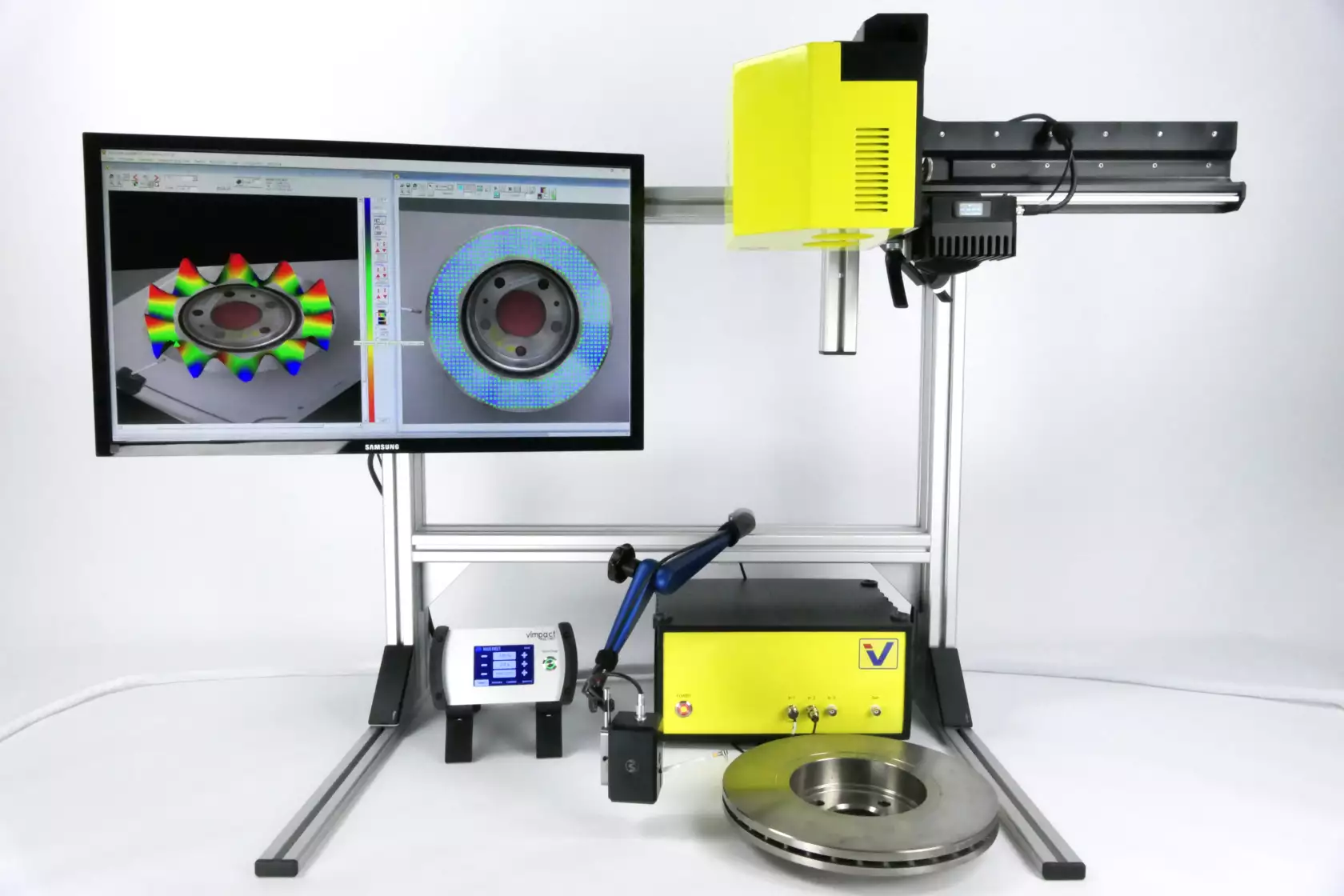

Au cœur du banc d’essai se trouve notre ScanSet, un système opto-mécanique de précision pour le guidage automatisé des faisceaux laser. Une caméra intégrée capture l’objet à tester et transmet l’image au logiciel de test. Dans ce logiciel, les points de mesure peuvent être définis intuitivement directement sur l’image de la caméra par simple glisser-déposer. Le ScanSet aligne ensuite automatiquement ses miroirs afin que le faisceau laser d’un vibromètre laser Doppler connecté atteigne les coordonnées définies avec une précision extrême.
Pendant toute la mesure, notre marteau modal automatique vImpact assure une excitation du spécimen sans rebond, reproductible et non destructive. Les spectres vibratoires de chaque point de mesure sont transmis automatiquement au logiciel d’essai, qui calcule ensuite les paramètres modaux – fréquences propres, coefficients d’amortissement et formes modales.
Une fois configuré, le système fonctionne de manière indépendante, sans autre supervision. L’analyse modale automatisée représente ainsi une solution innovante pour l’analyse vibratoire moderne – idéale pour la recherche, le développement et l’assurance qualité, où l’efficacité, la précision et l’automatisation sont cruciales.
Normes et lignes directrices
Avec l’AMA, les mesures peuvent être effectuées selon les normes et lignes directrices
Les résultats de mesure sont regroupés dans un rapport automatiquement ou, si souhaité, par simple pression d’un bouton.
Avantages & Innovations
- Haute qualité de mesure
- Grand nombre de degrés de liberté
- Haute densité de points de mesure pour des analyses modales détaillées de structures complexes
- Temps de mesure courts
- Haute reproductibilité
- Excitation sans rebond
- Contrôle non destructif (CND)
- Gains de temps et d’argent grâce à de faibles coûts de personnel
- Processus de mesure entièrement automatisés
- Mesure sans contact
- Attribution automatique de points via la détection d’objets par caméra
- Définition flexible des points de mesure par glisser-déposer dans l’interface du logiciel
- Analyse et visualisation intégrées des données
- Calibrage DAkkS (DIN EN ISO/IEC 17025) possible
Applications & Intégration
- Analyse modale expérimentale
- Valorisation intrinsèque
- Détermination des résonances
- Modes de vibration de fonctionnement
- Construction légère et optimisation NVH
- Essais des composants de freinage selon la norme VDA 301
- Mise à jour du modèle
- Modification structurelle
- Analyse de sensibilité
- Dynamique structurelle
- Tests de composants
- Étude de prototype
- Analyse de l’état
- Tests de produits
- Essais de matériaux
Composants
Unité stimulante
L’excitation à large bande est obtenue grâce à un marteau modal automatique (vImpact de la série 60/2000)
- Gamme de fréquences jusqu’à 60kHz/6kHz
- Forces d’impact jusqu’à 150N/2500N
- Haute reproductibilité
Capteur de vibrations
L’AMA fonctionne avec les capteurs de vibrations suivants
- Vibromètre laser Doppler
Acquisition de données de mesure
Système de mesure à 4 canaux avec balayage synchrone
- Couplage AC, DC et IEPE
- Filtre anti-aliasing
- Résolution 24-bits
- Gammes de fréquences de 1 à 100kHz
- Résolution en fréquence 100 à 26500 lignes FFT
PC Windows
- PC standard ou industriel, également selon les exigences du client, avec Windows 10/11
Logiciel
Le logiciel AMA contrôle l’ensemble du processus de mesure pour effectuer une analyse modale expérimentale automatique.
Spécification de l’équipement de mesure
- Gamme de fréquences de 1kHz à 2MHz disponible
- La résolution de fréquence (nombre de lignes FFT) peut être sélectionnée
- Définition graphique des points de mesure, assistée par image
- Processus de mesure automatique (scrutation des points de mesure)
- Animation 3D des formes vibratoires naturelles et opérationnelles
Mesures pour un objet de test
- Mesures sur un composant avec différents nombres de points de mesure
- Mesures sur un composant avec différents paramètres de mesure (plage de fréquence, lignes FFT, nombre de moyennes, signaux d’excitation, etc.)
Procédure de mesure automatique
- Déclenchement du marteau modal automatique
- Mesure de la force d’excitation et de la réponse vibratoire
- Moyenne et analyse
- Fréquences naturelles, formes naturelles/formes de vibrations de fonctionnement et amortissement
Création de rapports et sortie des résultats pour chaque tâche sous forme de tableau
- Imprimante, PDF, Excel, CSV, AVI etc.
Ce que nous pouvons faire pour vous
Outre la fabrication et la fourniture de systèmes de mesure standard pour l’analyse modale expérimentale, nous concevons, planifions et développons des solutions sur mesure adaptées à vos besoins. Nous sommes également ravis de réaliser ces mesures pour vous.
Contactez-nous, nous vous établirons volontiers une offre.
