Description
Lors du développement et de la production de systèmes de freinage, des couches d’amortissement, appelées shims, sont appliquées sur les plaques porteuses des garnitures de frein afin de supprimer le grincement des freins. Pour comparer l’efficacité de différents shims, des échantillons sont mesurés selon des spécifications internes à l’entreprise. Ces exigences reposent le plus souvent sur la détermination de l’amortissement modal en fonction de la fréquence propre et de la température.

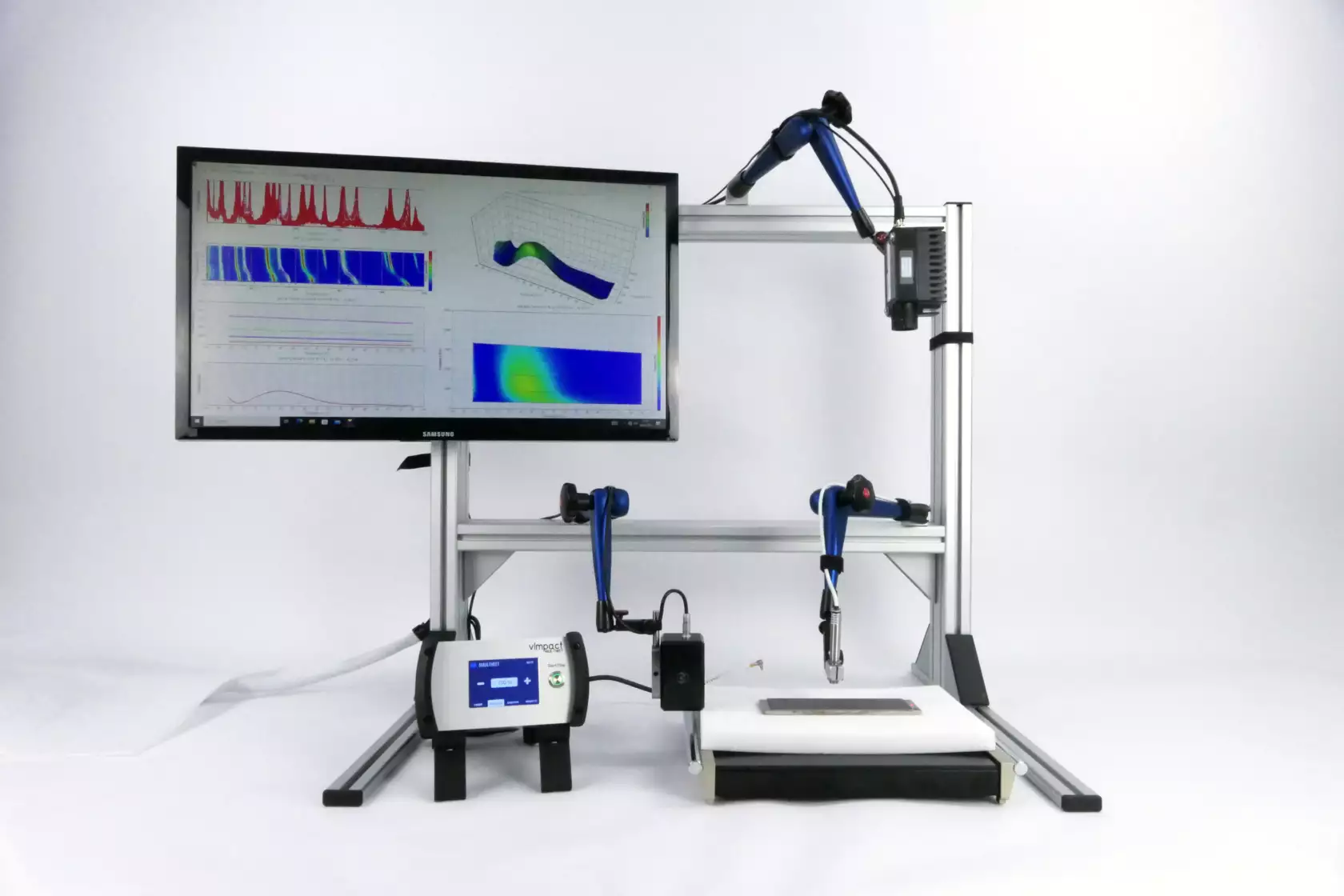

MAUL-THEET propose avec le DTS un système qui automatise des mesures chronophages et fournit ainsi des résultats efficacement reproductibles.
Normes et lignes directrices
Avec le DTS, les mesures peuvent être effectuées selon les normes et lignes directrices
Les résultats de mesure sont regroupés dans un rapport automatiquement ou, si souhaité, par simple pression d’un bouton.
Avantages & Innovations
- Excitation déclenchée par la température par marteau modal automatique
- Haute reproductibilité
- Excitation sans rebond
- Contrôle non destructif (CND)
- Plage de température -60°C à 200°C
- Détection continue et sans contact de la température
- Carte d’amortissement en fonction de la fréquence et de la température
- Différents calculs d’atténuation (demi-largeur, x-dB, SDOF)
- Mesure de vibration avec un vibromètre laser Doppler ou un accéléromètre
- Test de cale selon SAE J3001
- Système de test automatisé
- Réduction des coûts et des délais grâce à un besoin en personnel réduit
- Base de données de résultats comprenant des métadonnées
- Calibrage DAkkS (DIN EN ISO/IEC 17025) possible
Applications & Intégration
- Détermination de l’atténuation
- Essais des composants de freinage selon la norme SAE J3001
- Contrôle de qualité
- Mesure de fréquence naturelle
- Essais de matériaux
- Dynamique structurelle
- Étude de prototype
- Recherche et développement
Composants
Unité stimulante
L’excitation large bande est réalisée avec un marteau modal automatique
- Gammes de fréquences jusqu’à 60kHz
- Forces d’impact jusqu’à 2500N
- Haute reproductibilité
Capteur de vibrations/température
Le DTS peut être utilisé avec les types de capteurs suivants
- Vibromètre laser Doppler
- Accéléromètre
- Capteurs de température infrarouges
Acquisition de données de mesure
Système de mesure à 4 canaux avec balayage synchrone
- Couplage AC, DC et IEPE
- Filtre anti-aliasing
- Résolution 24-bits
- Plage de mesure jusqu’à 100kHz
- 100 à 25600 lignes FFT
PC Windows
- PC standard ou industriel, également selon les exigences du client, avec Windows 10/11
Logiciel
Le logiciel DTS contrôle l’ensemble du processus de test. Il comprend l’identification des objets de test, le déroulement du processus de mesure, les mesures, les analyses et les évaluations, ainsi que la documentation et la génération de rapports.
Spécification de l’appareil de mesure
- Nom et métadonnées
- Valeurs dB pour le calcul de l’atténuation (0,5 à 3dB)
- Plage de fréquences sélectionnable
- La résolution de fréquence (nombre de lignes FFT) peut être sélectionnée
- Bandes de fréquences dépendantes de la température pour la détermination de la fréquence (sélection des pics)
- Différentes méthodes de détermination de l’atténuation (x-dB, SDOF, ajustement de courbe)
Séquence de mesure conforme à la réglementation (SAE J3001)
- Tout ordre de mesure de 5 échantillons de matière
- Calcul des valeurs moyennes d’amortissement selon cahier des charges
- Création de rapports avec représentation flexible des valeurs d’atténuation en fonction de la fréquence et de la température
Procédure de mesure automatique
- Déclenchement du marteau modal automatique pour les températures sélectionnées
- Mesure de la force d’excitation et de la réponse vibratoire
- Moyenne FRF
- Sélection des pics, calcul de l’atténuation et affichage graphique des résultats
Création de rapports et sortie des résultats pour chaque tâche sous forme de tableau
- Imprimante, PDF, Excel, CSV, etc.
Ce que nous pouvons faire pour vous
Outre la fabrication et la fourniture de systèmes de mesure standard pour la détermination de l’atténuation en fonction de la température et de la fréquence sur des sondes de calage, nous concevons, planifions et développons des solutions sur mesure adaptées à vos besoins. Nous réalisons également ces mesures pour vous.
Contactez-nous, nous vous établirons volontiers une offre.
