Description

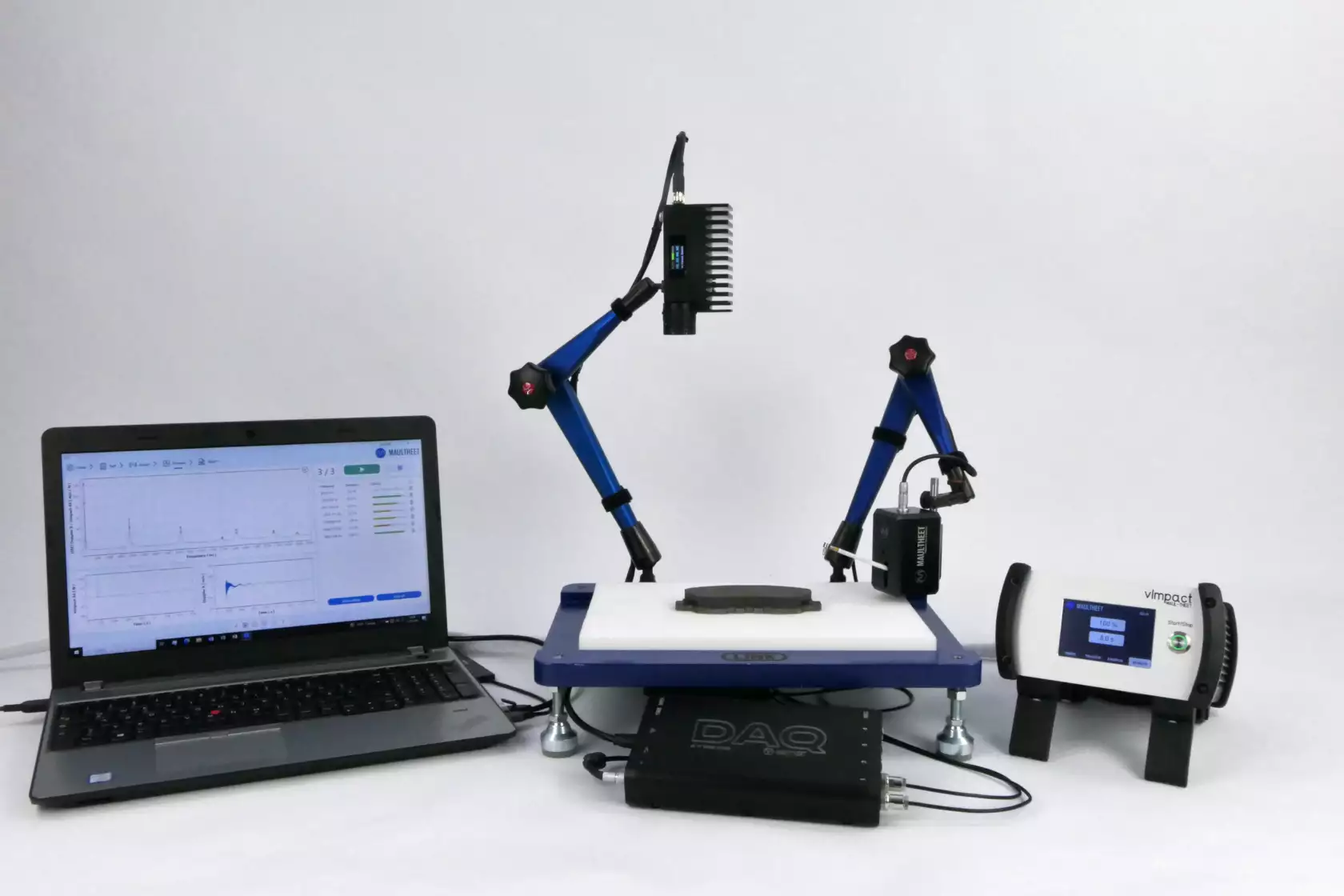

Le banc d’essai de fréquence permet de déterminer en un seul clic les paramètres dynamiques (fréquence naturelle et amortissement) de divers composants techniques. La nouvelle option logicielle permet désormais d’évaluer la conformité de l’objet testé. Ainsi, même un personnel non spécialisé peut immédiatement identifier les échantillons non conformes.
Les plaquettes de frein, en particulier, jouent un rôle central dans le développement et la production des systèmes de freinage. Leurs propriétés dynamiques sont cruciales tant pour la simulation des freins pendant le processus de développement que pour le contrôle qualité pendant la production.La détermination métrologique de ces paramètres dynamiques (également appelés paramètres modaux) est décrite dans la norme SAE J2598. MAUL-THEET, en collaboration avec LINK, propose un système complet qui effectue et évalue ces mesures de manière entièrement automatique, par simple pression sur un bouton, conformément à la norme SAE J2598.
De plus, le NFT peut également être utilisé pour les mesures de fréquence naturelle sur les aubes de turbine.
Les données acquises peuvent être enregistrées dans LabLINK ou exportées au format ASCII, PDF ou CSV. Sur demande, un rapport de mesure peut également être généré automatiquement au format Excel ou PDF.
Normes et lignes directrices
Avec le NFT, les mesures peuvent être effectuées selon les normes et lignes directrices
Les résultats de mesure sont regroupés dans un rapport automatiquement ou, si souhaité, par simple pression d’un bouton.
Avantages & Innovations
- Gains de temps et d’argent grâce à de faibles coûts de personnel
- Système de test automatisé pour déterminer les fréquences propres et l’amortissement
- Calcul du facteur d’atténuation ou de perte selon SAE J2598
- Mesure automatique en un seul clic
- Logiciel convivial
- Temps de cycle très courts
- Contrôles non destructifs
- Calibrage DAkkS (DIN EN ISO/IEC 17025) possible
- Mesure guidée par logiciel
- Facultatif, définition des bandes de fréquences pour le contrôle qualité (bonne/mauvaise déclaration)
- Valeurs dB librement sélectionnables pour le calcul de l’atténuation
- Facteur de qualité pour la valeur d’atténuation
- Mesure de vibration avec un microphone, un vibromètre laser Doppler ou un accéléromètre
- Plage de fréquence jusqu’à 100kHz
- Résolution de fréquence < 1Hz à 20kHz
- Génération automatique de rapports de mesure
- Base de données centrale via LabLINK
- Exportation de données via LabLINK, fichiers ASCII
Applications & Intégration
- Essais des composants de freinage selon les normes SAE J2598, SAE J2933 et VDA 302
- Mesure de fréquence naturelle
- Contrôle de qualité
- Tests en série
- Tests de fin de ligne
- Inspection à 100 %
- Détermination des résonances
- Construction légère et optimisation NVH
- Dynamique structurelle
- Détermination de l’atténuation
- Tests de composants
- Étude de prototype
- Tests de produits
- Analyse de l’état
- Diagnostic des machines
- Retravail / post-traitement des pelles
- Essais de matériaux
- Recherche et développement
Composants
Excitateur de vibrations
L’excitation large bande est réalisée avec un marteau modal automatique
- Gammes de fréquences jusqu’à 40kHz
- Forces d’impact jusqu’à 2500N
- Haute reproductibilité
Capteur de vibrations
Le NFT peut être utilisé avec les capteurs de vibrations suivants
- Microphone
- Vibromètre laser Doppler
- Accéléromètre
Acquisition de données de mesure
Système de mesure à 4 canaux avec balayage synchrone
- Couplage AC, DC et IEPE
- Filtre anti-aliasing
- Résolution 24-bits
- Gammes de fréquences de 1 à 100kHz
- Résolution en fréquence 100 à 26500 lignes FFT
PC Windows
- PC standard ou industriel, également selon les exigences du client, avec Windows 10/11
Logiciel
Le logiciel NFT contrôle l’ensemble du processus de test. Il comprend la mesure automatique des échantillons d’essai (en un clic), l’analyse des données, ainsi que la documentation et la création de rapports.
Spécification de l’objet de test
- Nom et métadonnées
- Valeurs dB pour le calcul de l’atténuation (0,5 à 3dB)
- Plage de fréquence 1 à 100kHz sélectionnable
- La résolution de fréquence (nombre de lignes FFT) peut être sélectionnée
- Bandes de fréquences et plages de tolérance admissibles
Mesures pour un objet de test
- Mesures sur un composant
- Présentation des résultats et rapport de mesure d’un composant
Solutions système
Procédure de mesure automatique
- Déclenchement du marteau modal automatique
- Mesure de la force d’excitation et de la réponse vibratoire
- Moyenne FRF
- Sélection des pics, calcul de l’atténuation et évaluation de la qualité
Création de rapports et sortie des résultats pour chaque objet de test
- Modèle de rapport personnalisé
- Imprimante, PDF, Excel, CSV, etc.
Solutions système
Ce que nous pouvons faire pour vous
En plus de la fabrication et de la fourniture de systèmes de mesure standard pour la détermination de la fréquence propre et de l’amortissement, nous concevons, planifions et développons des solutions personnalisées en fonction de vos besoins. Nous serions également heureux d’effectuer les mesures pour vous en tant que service.
N’hésitez pas à nous contacter, nous serons heureux de vous faire une offre.
