Description
Dans le développement et la production de systèmes de freinage, les plaquettes de frein revêtent une importance centrale. Tant pour la simulation des freins durant le processus de développement que pour le contrôle qualité en production, les grandeurs dynamiques des plaquettes constituent des caractéristiques essentielles. La détermination métrologique des grandeurs dynamiques (également appelées grandeurs modales) des plaquettes de frein est décrite dans la SAE J2598.

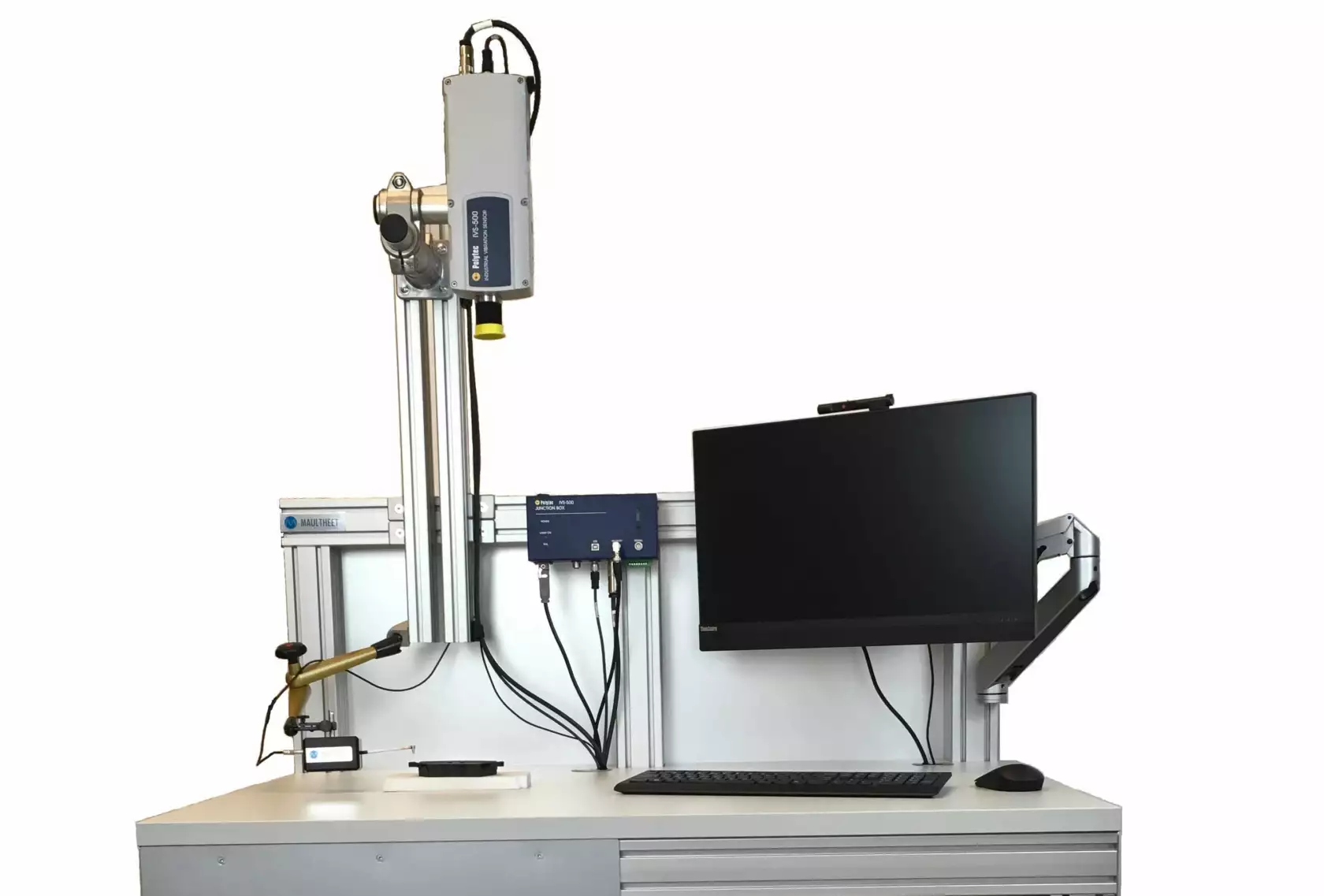

MAUL-THEET propose avec le FDT un système complet permettant d’effectuer, d’évaluer et de documenter automatiquement ces mesures.
Avec le banc d’essai de fréquence et d’amortissement, il est également possible de déterminer les grandeurs dynamiques (fréquences propres et coefficients d’amortissement) d’autres composants techniques.
Normes et lignes directrices
Avantages & Innovations
- Réduction des coûts et des délais grâce à un besoin en personnel réduit
- Système de test automatisé pour déterminer les fréquences propres et l’amortissement
- Logiciel convivial
- Stimulation par marteau modal automatique
- Haute reproductibilité
- Excitation sans rebond
- Contrôle non destructif (CND)
- Mesure des vibrations avec un vibromètre laser Doppler, un accéléromètre ou un microphone
- Calcul du facteur d’atténuation ou de perte selon SAE J2598
- Évaluation de la qualité basée sur les tolérances de fréquence
- Plage de fréquence jusqu’à 100kHz
- Résolution fréquentielle <1Hz à 20kHz
- Structure de base de données orientée projet
- Base de données SQL centrale pour plusieurs postes de travail
- Génération automatique de rapports de mesure
- Valeurs dB librement sélectionnables pour le calcul de l’atténuation pour chaque fréquence propre
- Mesure de température avec correction de fréquence en option
- Calibrage DAkkS (DIN EN ISO/IEC 17025) possible
Applications & Intégration
- Essais des composants de freinage selon les normes SAE J2598, SAE J2933 et VDA 302
- Contrôle de qualité
- Tests en série
- Mesure de fréquence naturelle
- Détermination de l’atténuation
- Détermination des résonances
- Analyse modale expérimentale
- Calcul des modes propres
- Tests de composants
- Étude de prototype
- Dynamique structurelle
- Tests de produits
- Essais de matériaux
- Recherche et développement
Composants
Unité stimulante
L’excitation large bande est réalisée avec un marteau modal automatique
- Gammes de fréquences jusqu’à 60kHz
- Forces d’impact jusqu’à 2500N
- Haute reproductibilité
Capteur de vibrations
Le FDT peut être utilisé avec les capteurs de vibrations suivants
- Microphone
- Vibromètre laser Doppler
- Accéléromètre
Acquisition de données de mesure
Système de mesure à 4 canaux avec balayage synchrone
- Couplage AC, DC et IEPE
- Filtre anti-aliasing
- Résolution 24-bits
- Plage de mesure jusqu’à 100kHz
- 100 à 25600 lignes FFT
PC Windows
- PC standard ou industriel, également selon les exigences du client, avec Windows 10/11
Logiciel
Le logiciel FDT contrôle l’ensemble du processus de test. Il comprend la gestion des utilisateurs, la gestion des objets de test, les bons de travail, les mesures, les analyses ainsi que la création de documentation et de rapports.
Spécification de l’objet de test
- Nom et métadonnées
- Valeurs dB pour le calcul de l’atténuation (0,5 à 3dB)
- Plage de fréquence 1 à 40kHz sélectionnable
- La résolution de fréquence (nombre de lignes FFT) peut être sélectionnée
- Bandes de fréquences et plages de tolérance admissibles
Séquence de mesure selon un ordre
- Mesure en série
- Répéter la mesure
Procédure de mesure automatique
- Déclenchement du marteau modal automatique
- Mesure de la force d’excitation et de la réponse vibratoire
- Moyenne FRF
- Sélection des pics, calcul de l’atténuation et évaluation de la qualité
Création de rapports et sortie des résultats pour chaque tâche sous forme de tableau
- Imprimante, PDF, Excel, CSV, etc.
Ce que nous pouvons faire pour vous
En plus de la fabrication et de la fourniture de systèmes de mesure standard pour la détermination de la fréquence propre et de l’amortissement, nous concevons, planifions et développons des solutions spécifiques au client en fonction de vos besoins. Nous serions également heureux d’effectuer les mesures pour vous en tant que service.
Contactez-nous, nous vous établirons volontiers une offre.
