Le vImpact-64 est un marteau modal automatique compact et puissant, conçu pour une utilisation en environnements de production et sur des bancs d’essai, afin d’exciter des éprouvettes de manière sans rebond, reproductible et non destructive. Évolution du vImpact-63, le vImpact-64 peut, grâce à une géométrie de marteau optimisée, exciter de façon centrée des structures planes. Pour une intégration fluide dans différents environnements de production, l’axe de maintien peut être monté en cinq positions possibles sur la base, ce qui permet d’utiliser le vImpact-64 de manière optimale aussi bien en ligne qu’en fin de ligne.
L’intensité des impulsions est réglable, ce qui permet d’adapter le marteau modal automatique à différents composants et sensibilités de capteurs. Un mode minuterie est également disponible : les frappes sont alors déclenchées automatiquement à intervalles prédéfinis. Le positionnement du point zéro (EndPos) permet une configuration rapide et fiable pour différents types de tests.
Le marteau modal automatique vImpact-64 allie fonctionnalité et compacité, ce qui le rend idéal pour les mesures haute fréquence jusqu’à 60kHz sur des composants ou des assemblages plus petits.
Avantages & Innovations
- Haute reproductibilité
- Excitation sans rebond
- Contrôle non destructif (CND)
- Forces d’impact réglables jusqu’à 150N
- Force d’impact réglable de 1 à 100%
- Plage de fréquences jusqu’à 60kHz
- Optimisé pour les tests de fin de ligne
- Positionnement facile
- Distance variable par rapport à la structure de test
- Installation facile avec positionnement du point zéro
- Cellule de mesure de force interchangeable
- Commande intuitive via l’écran tactile du contrôleur
- Branchez et jouez
- Peut être contrôlé via USB via l’interface série
- Logiciel à distance vImpact inclus
- Convient aux mesures en salles blanches
- Compteur de visites
- Compte à rebours à pousser en mode minuterie
- Étalonnage DAkkS (DIN EN ISO/IEC 17025) possible

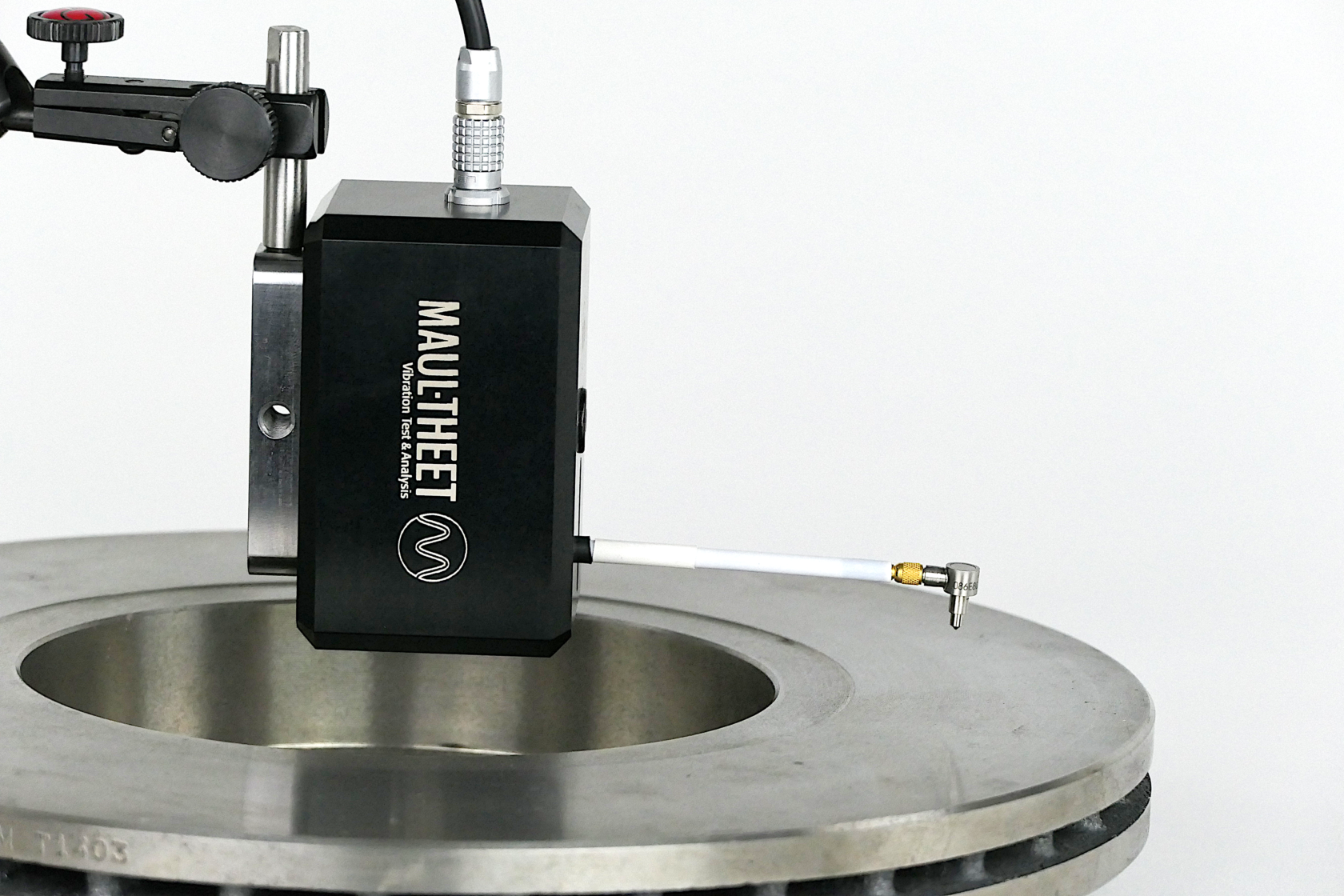

Applications & Intégration
- Contrôle de qualité
- Tests de fin de ligne
- Analyse modale automatisée (AMA) sans supervision
- Essais de matériaux
- Analyse de l’état
- Surveillance des processus
- Analyse modale opérationnelle (OMA)
- Analyse modale expérimentale (EMA)
- Bancs d’essais
- Détermination de l’atténuation
- Analyse de fréquence
- Analyse sonore
Configuration du marteau modal automatique
Bonne excitation
Lors du fonctionnement d’un marteau modal automatique, la configuration précise du marteau est importante afin d’obtenir de bonnes fonctions de transmission.
Pour ce faire, la pointe du marteau doit frapper l’objet à mesurer à angle droit. Dans ce cas, le capteur de pesée est soumis à une contrainte axiale et garantit la bonne transmission de l’effort.
Mauvaise excitation
Si elle n’est pas configurée correctement, la cellule de pesée sera également chargée dans le sens transversal. Les cellules de pesée sont conçues pour mesurer dans le sens axial. Les forces transversales qui se produisent ne sont pas mesurées.
Dans le cas d’un impact non vertical, l’objet à tester est excité selon un angle et la force d’impact verticale est inconnue.
Les nouveaux vImpact-63/64 et vImpact-2003/2004 disposent d’un mode de configuration dans lequel les marteaux se déplacent vers la position d’arrêt prévue. Dans cette position, il est très simple d’aligner correctement les marteaux modaux automatiques.
Fourni dans le colis
Accessoires pour le vImpact-64
Programme de mise à niveau MAUL-THEET
Avec MAUL-THEET, toujours une longueur d’avance technologique ! Nous proposons des solutions d’avenir pour toutes nos gammes de produits, vous permettant ainsi de bénéficier en permanence des dernières technologies. Que vous souhaitiez étendre votre équipement existant ou migrer vers la dernière génération de nos systèmes, nous vous proposons des offres de mise à niveau attractives avec des économies allant jusqu’à 40 %.
Vous possédez un marteau modal automatique d’un fabricant tiers et souhaitez bénéficier de notre programme de mise à niveau ? Aucun problème ! Sur demande, nous pouvons également remplacer les appareils tiers par des modèles MAUL-THEET actuels – pour une précision, une fiabilité et une facilité d’utilisation optimales.
